 Изготовление триггера(спускового механизма) для деревянного арбалета

Предыдущая тема Следующая тема Перейти вниз
АвторСообщение
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 19:40

1

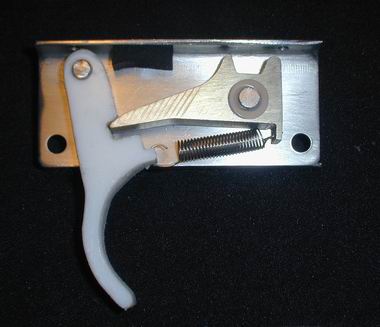

по осени я задешево приобрел 7 мм демковский гарун с американским(прямоугольным) зацепом, а запас спусковых механизмов у меня закончился еще летом, поэтому в виду крайней дороговизны и недоступности импортных триггеров(50 евро+40 доставка), а также в рамках поддержки государственной программы импортозамещения, попробовал сделать спусковой механизм самостоятельно, первым делом нашел в нете фотку простейшего прямого триггера:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
перерисовав его на бумагу, построил модель с 2 мм листа алюминия на деревянном основании:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
затем начал изготовление девайса с нержавейки, самым сложным оказалось выгнуть коробку корпуса с 2 мм нержавеющей стали, хотя я предварительно насверлил 5 мм отверстий по линии сгиба.
нержавейки толше 4 мм в закромах не нашлось, поэтому шептало и спусковой крючок вырезаны из нее и склепаны с двух половинок 3 мм нерж. клепками, оси 4 мм на шептале и 3 мм на крючке, пружинка тоже нержавейка, размеры триггера 70х28х20 мм, в общей сложности на изготовление девайса у меня ушло примерно 6 часов времени, хотя механизм еще надо немного довести до ума, вот фотки:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
Вернуться к началу Перейти вниз
http://www.podvox.net
matic
Абориген
Абориген
avatar

Сообщения : 6882
Дата регистрации : 2010-12-12
Возраст : 41
Откуда : ярославль норскоесити

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 20:32

2
good post
... освоение металла ... biggrin
... Теперь нужен маленький токарничнк ...
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 20:44

3
Саш, напильник наше всё!, а токарник нужен для пневматов biggrin
Вернуться к началу Перейти вниз
http://www.podvox.net
Саныч
злобный админ
avatar

Сообщения : 3280
Дата регистрации : 2009-07-17
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 22:19

4
good post ваше бы усердие , да в нужное русло . Сидел бы на Богамах и ружья делал ..э.

___________________________________________________
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
Лучше сделать,и потом сожалеть,чем не сделать и жалеть.
Вернуться к началу Перейти вниз
http://magazin-gazonokos.tiu.ru/
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 22:43

5
не, я Родину люблю! снежок, березки...
Вернуться к началу Перейти вниз
http://www.podvox.net
БУРМАК
Житель
Житель
avatar

Сообщения : 1187
Дата регистрации : 2010-09-04
Возраст : 41
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 22:45

6
Круто! А линесброс будет.

___________________________________________________
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 22:56

7
будет, только не на триггере, а отдельно, как здесь:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
Вернуться к началу Перейти вниз
http://www.podvox.net
Симпсон
Житель
Житель
avatar

Сообщения : 1648
Дата регистрации : 2011-06-14
Возраст : 51
Откуда : Белый дом. подЯрославлье.

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 23:50

8
мой респект!!! good good good

___________________________________________________
потому что Москва - порт пяти морей...
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Фев 15 2016, 23:52

9
thank_you2
Вернуться к началу Перейти вниз
http://www.podvox.net
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Вт Фев 16 2016, 17:03

10
сегодня немного обрезал корпус и шлифанул шептало и спусковой крючок, а также сделал смотровое окошко для ревизии рабочей пары СМ, окончательный вес триггера составил ровно 130 грамм:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
Вернуться к началу Перейти вниз
http://www.podvox.net
scout71
Житель
Житель
avatar

Сообщения : 1251
Дата регистрации : 2011-05-07
Возраст : 46
Откуда : Иваново

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Вт Фев 16 2016, 21:29

11
А какой вес у фирменных триггеров?(просто интересно. И критичен ли он?)
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Вт Фев 16 2016, 21:57

12
итальянский триггер Ermes Sub Evo-Back с обрезанным спусковым крючком весит 60 грамм, думаю 70 грамм разницы не критичны, но на коротких легких ружьях могут создавать небольшой дифферент на корму
Вернуться к началу Перейти вниз
http://www.podvox.net
matic
Абориген
Абориген
avatar

Сообщения : 6882
Дата регистрации : 2010-12-12
Возраст : 41
Откуда : ярославль норскоесити

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Вт Фев 16 2016, 23:15

13
Окак ! scratch_one-s_head
Вернуться к началу Перейти вниз
scout71
Житель
Житель
avatar

Сообщения : 1251
Дата регистрации : 2011-05-07
Возраст : 46
Откуда : Иваново

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Ср Фев 17 2016, 08:57

14
matic пишет:
Окак ! scratch_one-s_head
Да, это оружие! hunter
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Мар 07 2016, 18:21

15
окончательный вид триггера после подгонки и настройки:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]

первоначальный вид:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]

триггер на месте:
[Вы должны быть зарегистрированы и подключены, чтобы видеть эту ссылку]
Вернуться к началу Перейти вниз
http://www.podvox.net
рыбинский
Житель
Житель
avatar

Сообщения : 1626
Дата регистрации : 2012-07-13
Возраст : 44
Откуда : рыбинск

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пн Мар 07 2016, 22:26

16
На ружбае перепутал с заморским

___________________________________________________
"мы  в город изумрудный идём дорогой трудной..."
Вернуться к началу Перейти вниз
Вован Иваныч
Интересующийся
Интересующийся
avatar

Сообщения : 249
Дата регистрации : 2016-05-16
Возраст : 39
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Пт Сен 23 2016, 22:30

17
А если для облегчения изделия засверливать ещё несколько отверстий по бортам?
Вернуться к началу Перейти вниз
Симпсон
Житель
Житель
avatar

Сообщения : 1648
Дата регистрации : 2011-06-14
Возраст : 51
Откуда : Белый дом. подЯрославлье.

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Сб Сен 24 2016, 05:32

18
а для чего такие облегчения? scratch_one-s_head мы ж не альпинисты!
здесь, насколько я разумею, отверстия сверлились чтоб согнуть пластину нержавейки в короб в условиях балконной мастерской.

___________________________________________________
потому что Москва - порт пяти морей...
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Сб Сен 24 2016, 17:41

19
Сергей, спасибо! все правильно, нам и так не тяжело biggrin , чем массивней ружье - тем меньше отдача и подброс, а целкость выше!
а потом, сверлить лишний раз нержавейку не особо хочется biggrin
Вернуться к началу Перейти вниз
http://www.podvox.net
Симпсон
Житель
Житель
avatar

Сообщения : 1648
Дата регистрации : 2011-06-14
Возраст : 51
Откуда : Белый дом. подЯрославлье.

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Сб Сен 24 2016, 19:15

20
Константиныч пишет:
сверлить лишний раз нержавейку не особо хочется biggrin
одно это - достаточный аргумент против сверления дополнительных отверстий!!  biggrin

___________________________________________________
потому что Москва - порт пяти морей...
Вернуться к началу Перейти вниз
meshkov_m_a
Бывалый
Бывалый
avatar

Сообщения : 776
Дата регистрации : 2010-01-21
Возраст : 37
Откуда : село Курба ЯО

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Ср Сен 28 2016, 12:43

21
эстетично получилось! даже очень. завидую тем у кого есть  арбалеты "Мародёры"!
Вернуться к началу Перейти вниз
Константиныч
Admin
avatar

Сообщения : 7920
Дата регистрации : 2009-07-10
Возраст : 45
Откуда : Ярославль

СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета   Ср Сен 28 2016, 12:48

22
mosking
Вернуться к началу Перейти вниз
http://www.podvox.net
Спонсируемый контент




СообщениеТема: Re: Изготовление триггера(спускового механизма) для деревянного арбалета

23
Вернуться к началу Перейти вниз


Изготовление триггера(спускового механизма) для деревянного арбалета

Предыдущая тема Следующая тема Вернуться к началу
Страница 1 из 1

Права доступа к этому форуму:Вы не можете отвечать на сообщения
Форум Подводная охота в Ярославской области :: Подводная охота :: Снаряжение для подводной охоты :: Самодельное снаряжение для подводной охоты :: Тиковые арбалеты-
Российская спиннинговая лига. Все о российском спортивном спиннинге Индекс цитированияWebDive. Top100Экстремальный портал VVV.RUРейтинг@Mail.ru
